1. 다이아몬드는 왜 효율적으로 열을 전달할 수 있을까?
다이아몬드가 현재 알려진 고체 재료 중 손꼽히는 높은 열전도율을 갖는 핵심적인 이유는 독특한 결정 구조와 원자 결합 방식에 있습니다. 금속이 ‘자유 전자’에 의존해 열을 전달하는 것과 달리, 다이아몬드는 절연체로서 자유 전자가 거의 없으며, 열 전달은 주로 ‘포논(Phonon)’—즉 격자 원자의 진동으로 형성되는 에너지 파동—이 격자 내에서 빠르게 이동하는 방식으로 이루어집니다.
1. 매우 강한 공유 결합 구조
다이아몬드의 각 탄소 원자는 sp³ 공유 결합을 통해 주변의 네 개 탄소 원자와 긴밀하게 결합하여, 높은 대칭성과 매우 강한 강성을 지닌 3차원 격자를 형성합니다. 이러한 강한 결합으로 인해 격자 진동(포논)이 매우 빠른 속도로 전파될 수 있으며, 원자 간 결합이 강하고 가벼울수록 포논의 전파 속도는 더욱 빨라집니다.
2. 높은 디바이 온도(Debye Temperature)
다이아몬드의 디바이 온도는 약 2200 K에 달하며, 일반적인 금속 및 세라믹 재료보다 훨씬 높습니다. 디바이 온도가 높을수록 격자가 수용할 수 있는 포논 주파수 범위가 넓어지므로, 상온에서도 높은 효율의 포논 전도를 유지하고 열적 요동으로 인한 산란 및 손실이 쉽게 발생하지 않습니다.
3. 낮은 동위원소 산란과 적은 격자 결함
고순도 단결정 다이아몬드는 탄소 원자의 배열이 규칙적이고 결함 밀도가 낮아, 포논이 전파되는 과정에서 불순물, 공공 또는 결정립계로 인해 산란되는 일이 적습니다. 이것이 바로 ‘단결정’ 다이아몬드의 열전도율이 ‘다결정’ 다이아몬드보다 현저히 높은 이유입니다. 다결정 재료의 결정립계는 포논 산란과 에너지 손실의 주요 원인이기 때문입니다.

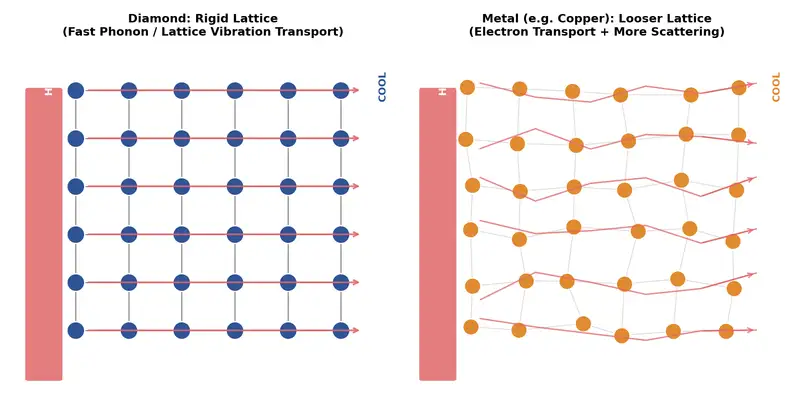

그림 1: 다이아몬드(왼쪽)와 금속(오른쪽)의 열전도 메커니즘 개념도—다이아몬드는 강성 격자를 통해 포논을 전달하므로 경로가 규칙적이고 산란이 적습니다. 금속은 전자 전도에 의존하며 격자가 상대적으로 느슨하고 산란이 더 많이 발생합니다. (개념도이며 실제 재료 사진이 아님)
2. 다이아몬드와 일반 재료의 열전도율 비교
다음 표는 다이아몬드와 기타 일반적인 방열 및 엔지니어링 재료의 열전도율을 정리한 것입니다. 다결정 다이아몬드라도 열전도율이 구리와 은 등 기존 금속 방열 재료를 크게 앞선다는 것을 확인할 수 있습니다.
| 재료 | 열전도율（W/m·K） | 비고 |
|---|---|---|
| 공기 | 약 0.026 | 비교 기준 |
| 물 | 약 0.6 | 비교 기준 |
| 알루미나 세라믹（Al₂O₃） | 약 30 | 일반적인 패키징 세라믹 기판 |
| 실리콘（Si） | 약 150 | 반도체 기판 재료 |
| 알루미늄（Al） | 약 235 | 일반적인 방열판 재료 |
| 구리（Cu） | 약 400 | 업계 주류 방열 재료 |
| 은（Ag） | 약 429 | 금속 중 가장 높지만 비용이 높음 |
| 다결정 CVD 다이아몬드 | 약 1,000～1,500 | 결정립계 산란의 영향을 받지만 여전히 구리보다 훨씬 우수함 |
| 단결정 CVD 다이아몬드 | 2,000 이상 | 현재 알려진 고체 재료 중 손꼽히는 수준 |

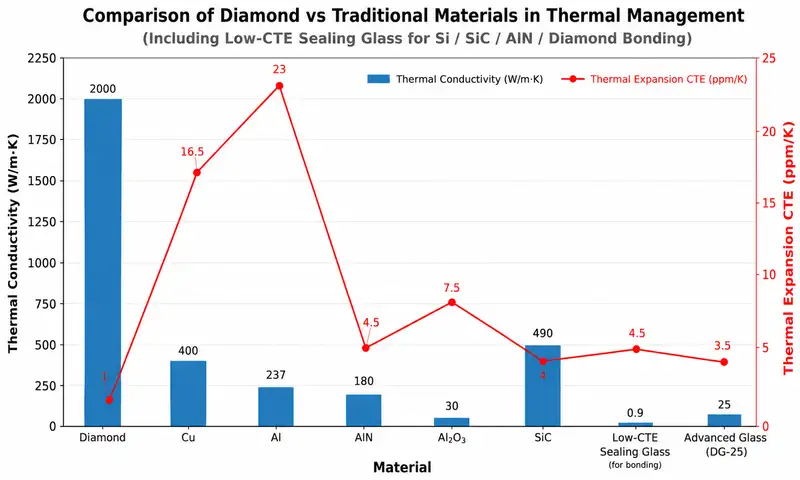

그림 2: 일반 재료의 열전도율 비교도(로그 좌표). 수치는 대표적인 참고값이며, 실제 수치는 재료의 순도, 결정 구조 및 측정 조건에 따라 달라질 수 있습니다.
3. 다이아몬드 방열의 적용 장점
- 빠른 열전도: 고출력 부품에서 발생하는 열을 매우 짧은 시간 내에 열원에서 제거하여 국부 과열을 방지할 수 있습니다.
- 우수한 등방성(단결정): 단결정 다이아몬드는 열이 일정한 방향으로 전달되어 균일하고 안정적인 방열 효과를 제공합니다.
- 대면적 요구에 대응 가능(다결정): 다결정 다이아몬드는 열전도율이 다소 낮지만 더 큰 크기의 기판을 제작할 수 있어 비용과 적용 면적을 동시에 고려할 수 있습니다.
- 고온 내구성과 안정성: 화학적으로 안정적이므로 고출력·고온 환경에서도 장기간 안정적으로 작동할 수 있습니다.
- 전기 절연 특성: 다이아몬드 자체가 전기 절연체이므로 ‘열은 전달하지만 전기는 통하지 않는’ 특성이 필요한 반도체 패키징에 적합합니다.
4. 결론
다이아몬드의 높은 열전도 성능은 본질적으로 ‘가벼운 원자＋강한 결합＋높은 대칭성의 격자’라는 구조적 특성에서 비롯됩니다. 이로 인해 포논이 이론적 한계에 가까운 속도로 격자 내에서 열에너지를 전달할 수 있습니다. 이러한 이유로 다이아몬드 기판과 다이아몬드 방열판은 CPU/GPU, 레이저 다이오드, 전력 소자 등 높은 전력 밀도가 요구되는 응용 분야에서 구리와 알루미늄 등 기존 방열 재료로 대체하기 어려운 핵심 소재로 자리 잡고 있습니다.
