鑽石研磨拋光

DIAMOND SUBSTRATE PROCESSING

研磨/拋光/CMP/PMP

DIAMOND SUBSTRATE LAPPING, POLISHING & CMP/PMP SERVICES
極致平坦,成就鑽石應用的最後一哩路

鑽石擁有自然界最高的硬度(莫氏硬度10), 這既是它最大的優勢,也是加工上最大的挑戰。

我們專精於鑽石基板的精密研磨拋光代工服務, 協助客戶將 CVD 或 HPHT 生長後的鑽石基板, 加工至可直接用於半導體、光電、量子元件等下游應用的規格, 無需自行投資昂貴的鑽石精密加工設備。

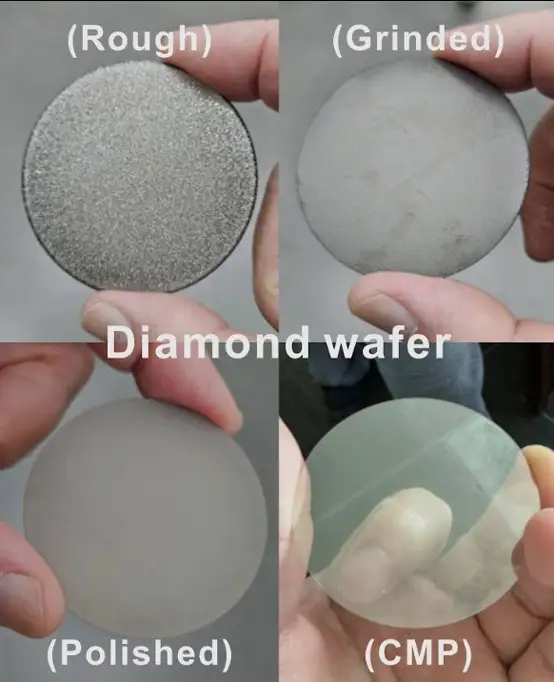

鑽石基板不同加工狀態比較
鑽石基板不同加工狀態與表面品質比較
PRECISION PROCESSING

我們的核心製程能力

01

粗研磨 Grinding / Lapping

  • 去除生長後鑽石表面的粗糙結構與厚度誤差, 調整基板初步厚度與平整度

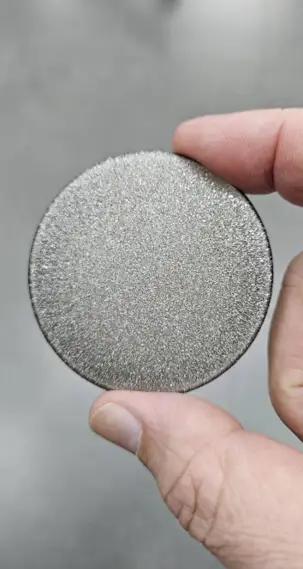

鑽石基板 Rough 粗加工狀態
Rough|粗加工
鑽石基板 Grinding 研磨加工
Grinding|研磨
02

細拋光 Polishing

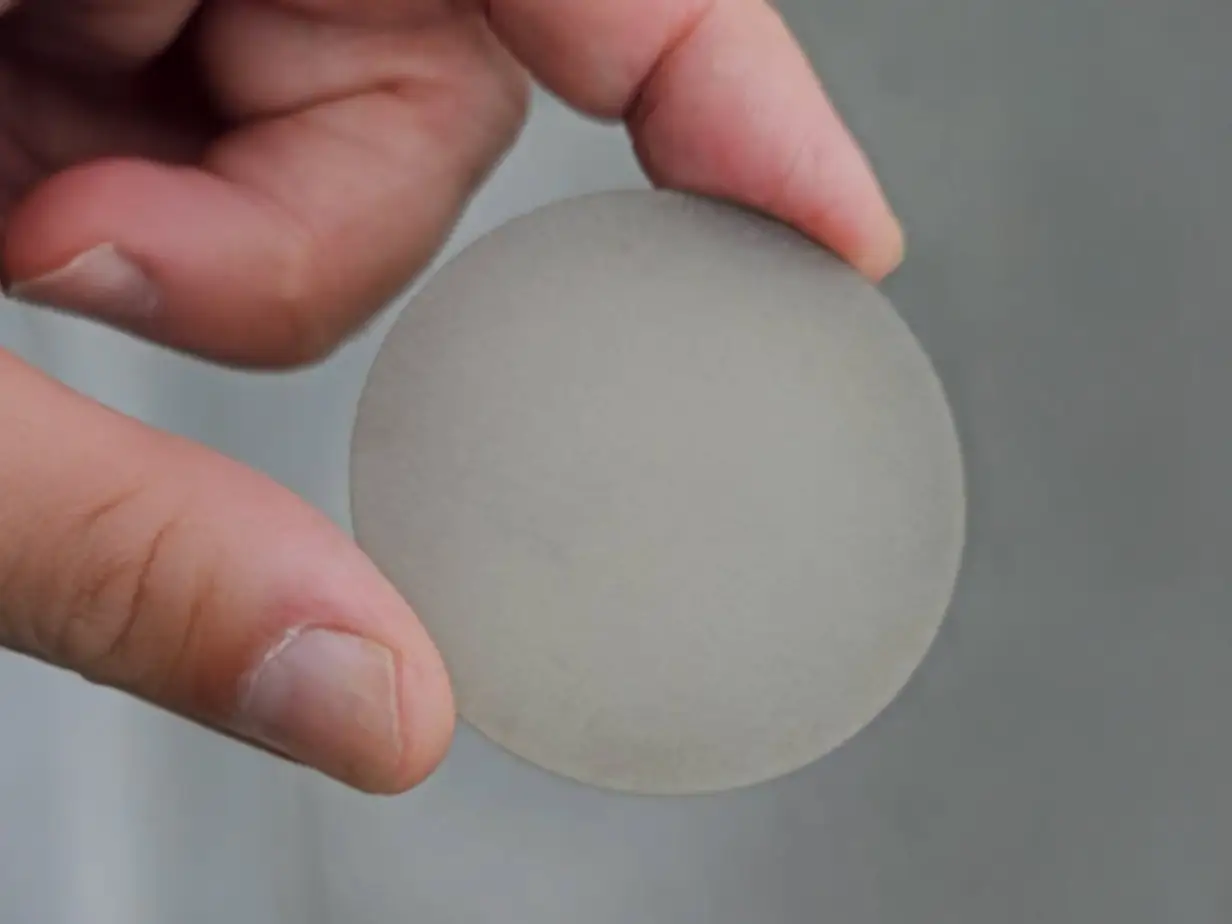

鑽石基板 Polishing 精密拋光
Polishing|精密拋光加工
  • 透過機械拋光、雷射拋光等技術, 將表面粗糙度降至次奈米等級, 同時消除次表面損傷, 確保後續薄膜沉積或元件性能不受影響
03

化學機械平坦化 CMP|Chemical Mechanical Planarization

  • 結合化學蝕刻與機械研磨, 達到晶圓級的高平坦度與低缺陷密度, 滿足半導體與量子元件對基板平整度最嚴苛的要求

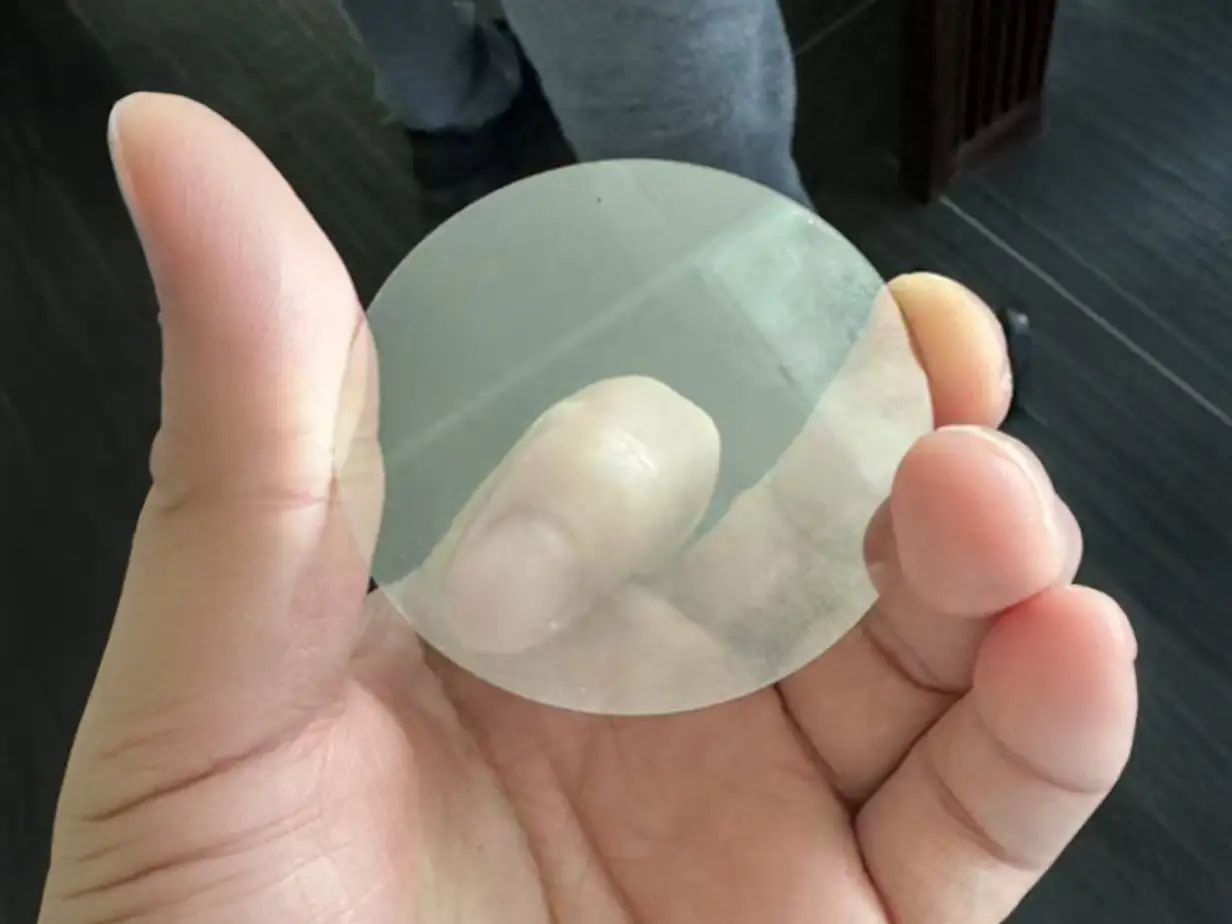

鑽石基板 CMP 化學機械平坦化
CMP|Chemical Mechanical Planarization
04

電漿輔助機械拋光 PMP|Plasma-Assisted Mechanical Polishing

  • 先以電漿處理弱化鑽石表面鍵結, 再搭配機械拋光,大幅提升加工效率、降低次表面損傷, 突破傳統機械拋光在超硬材料上的效率瓶頸

VALUE ADDED SERVICES

服務加值項目

客製化尺寸與厚度規格加工
表面粗糙度等級控制(可達次奈米級)
平行度、翹曲度(warpage)精密控制
大量產能與批次一致性管理
可搭配熱導率量測、缺陷檢測等基板檢測服務一併提供
APPLICATIONS

應用領域

半導體封裝與晶圓級基板加工
高功率雷射二極體散熱基板
量子元件與感測器基板
光學窗口與微波元件基板
WHY CHOOSE US

為什麼選擇我們

從粗研磨到 CMP/PMP 精密拋光, 我們提供一站式的鑽石基板表面加工代工服務, 讓客戶專注於自身產品開發, 無需承擔鑽石精密加工設備的高額投資與技術門檻。 無論是單晶或多晶鑽石基板, 我們都能依應用需求提供對應的表面品質解決方案。

CONTACT US

歡迎與我們聯繫,洽詢鑽石基板研磨、拋光、CMP、PMP 及客製化代工服務。

立即諮詢客製化方案
