鑽石基板(Diamond Wafer/Substrate)

鑽石基板Diamond Wafer/Substrate

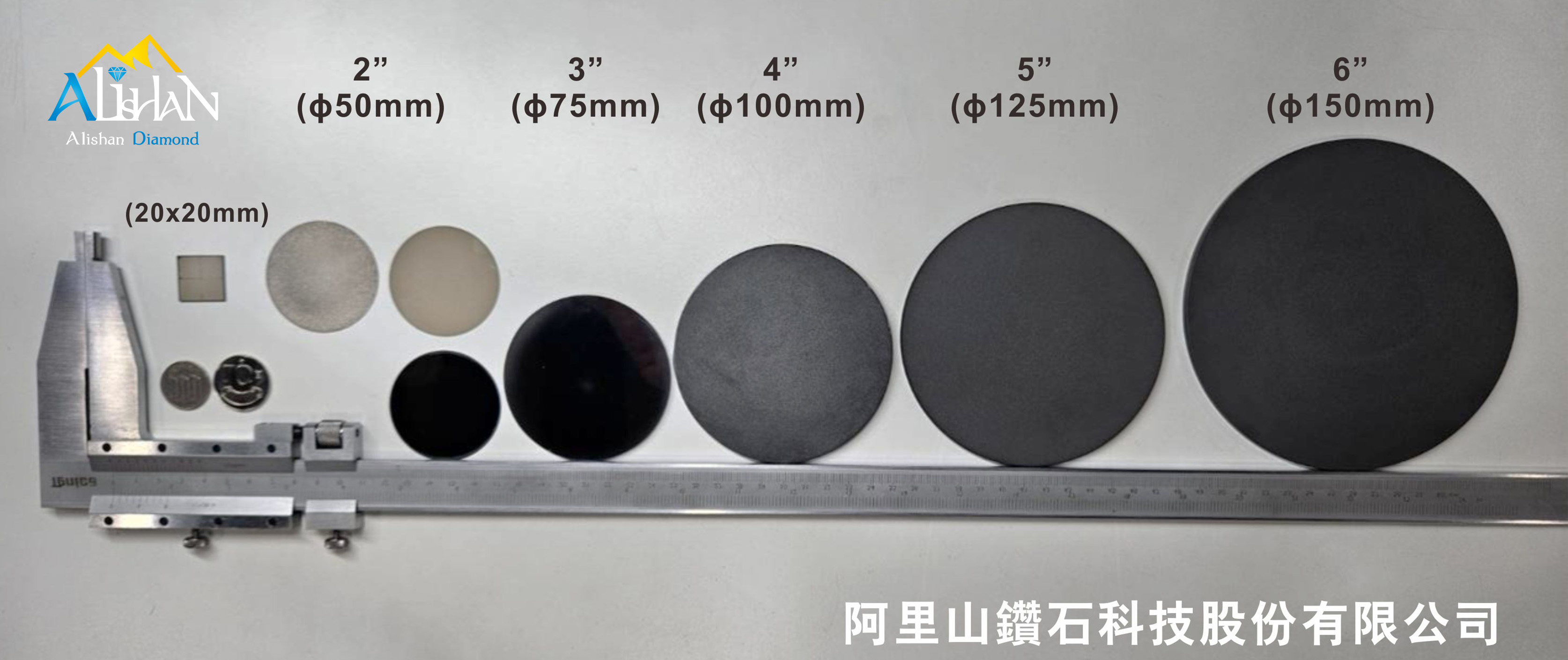

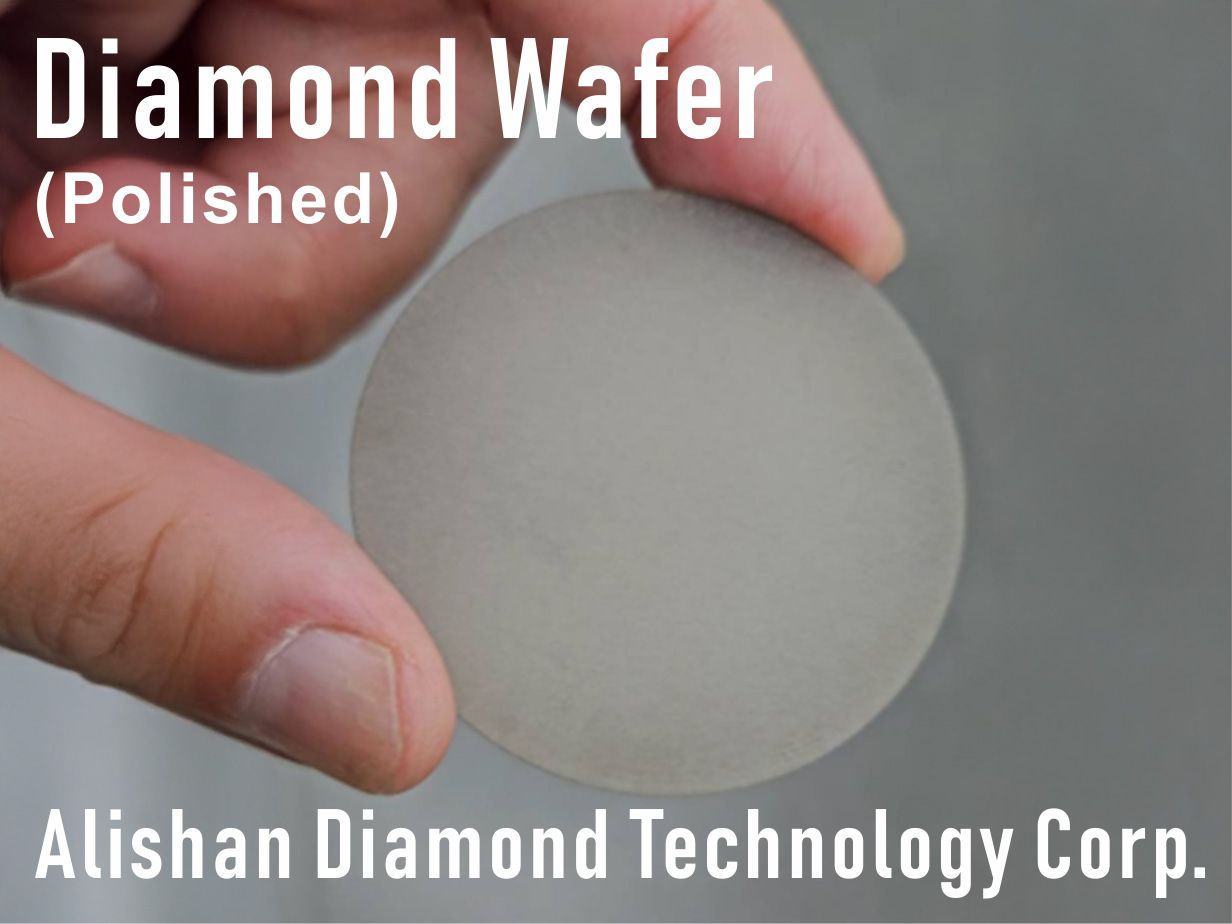

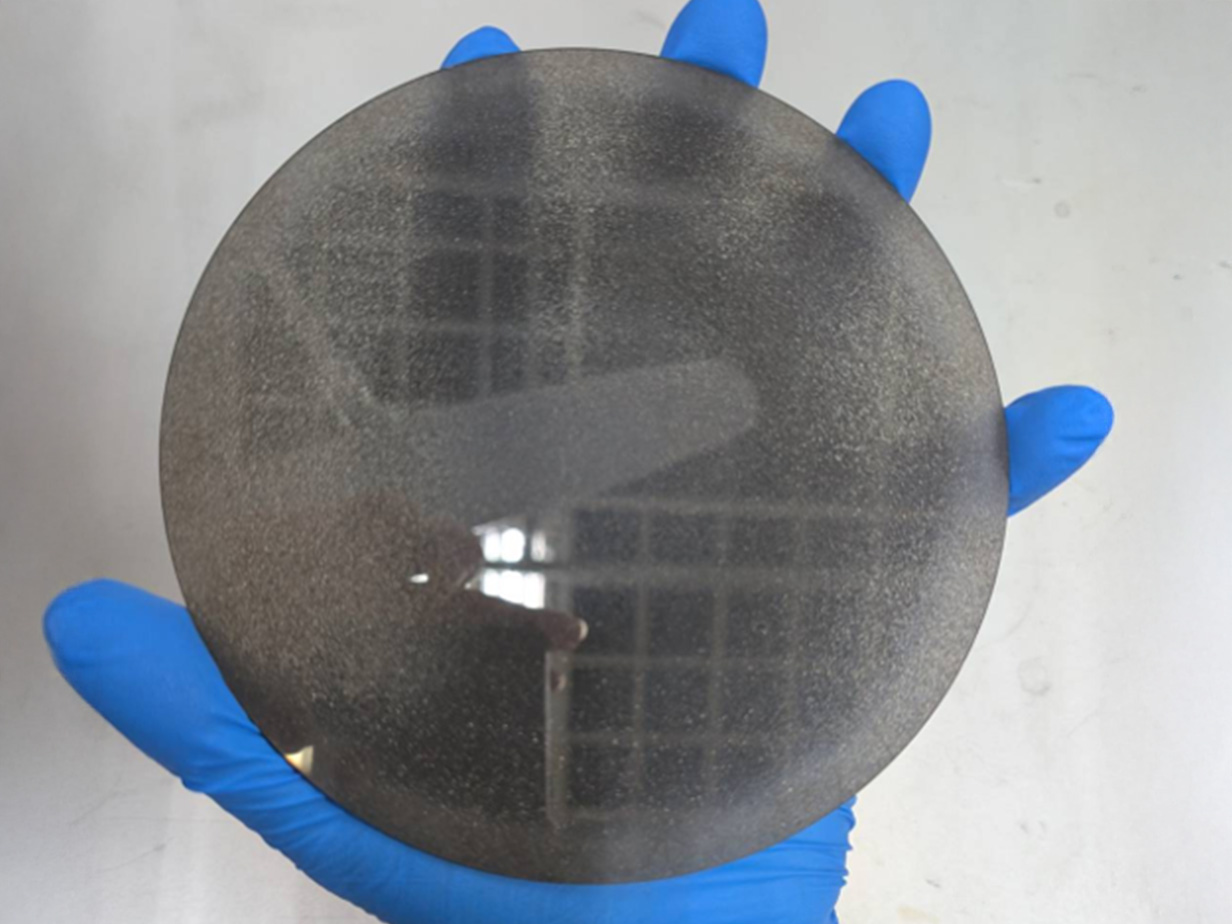

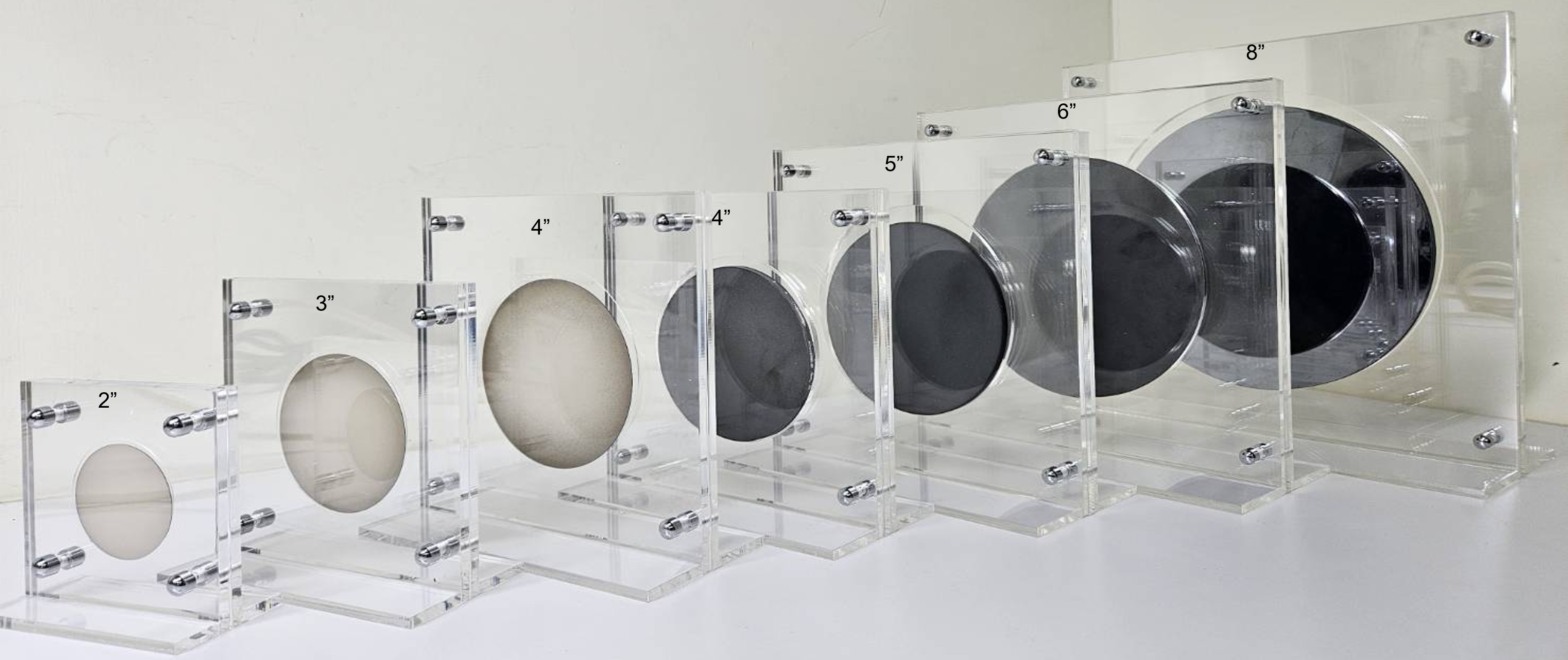

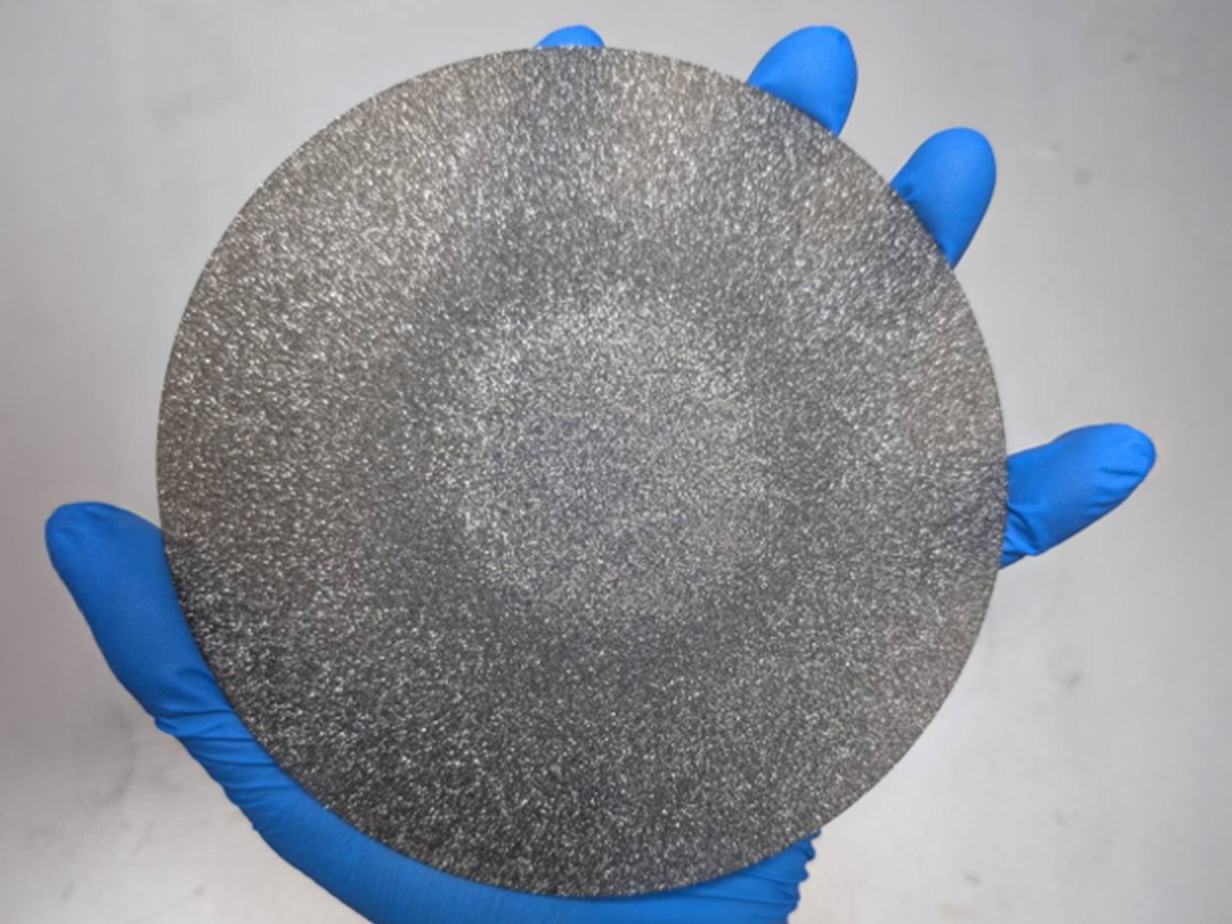

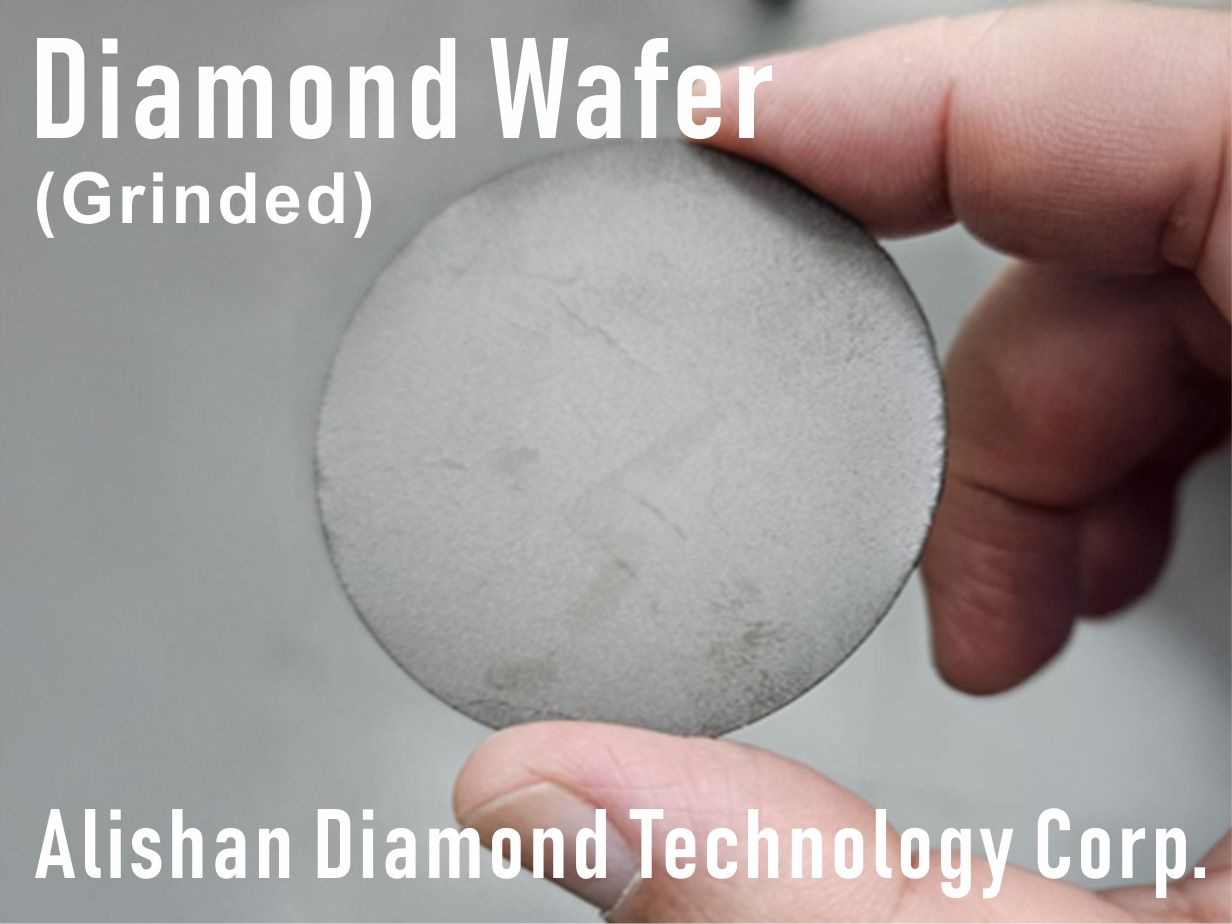

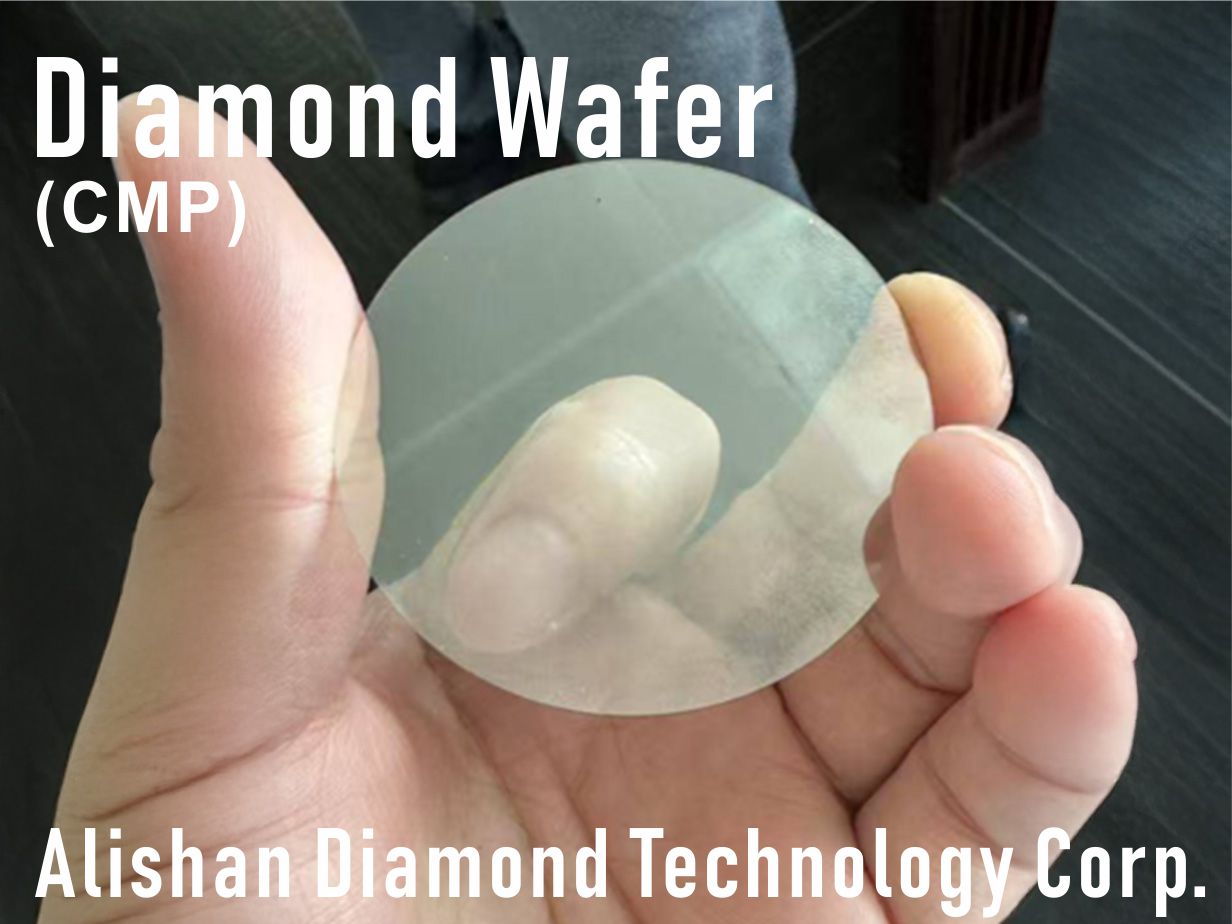

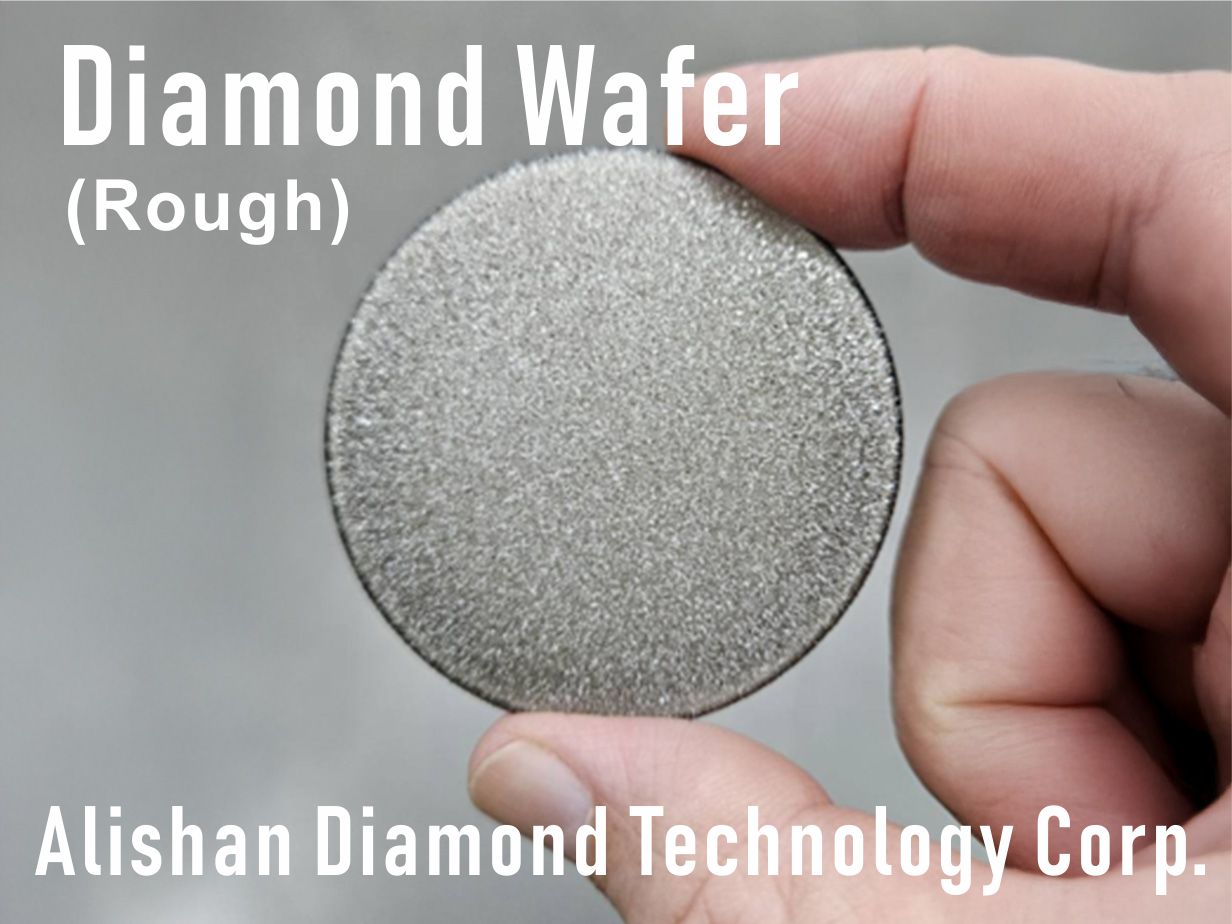

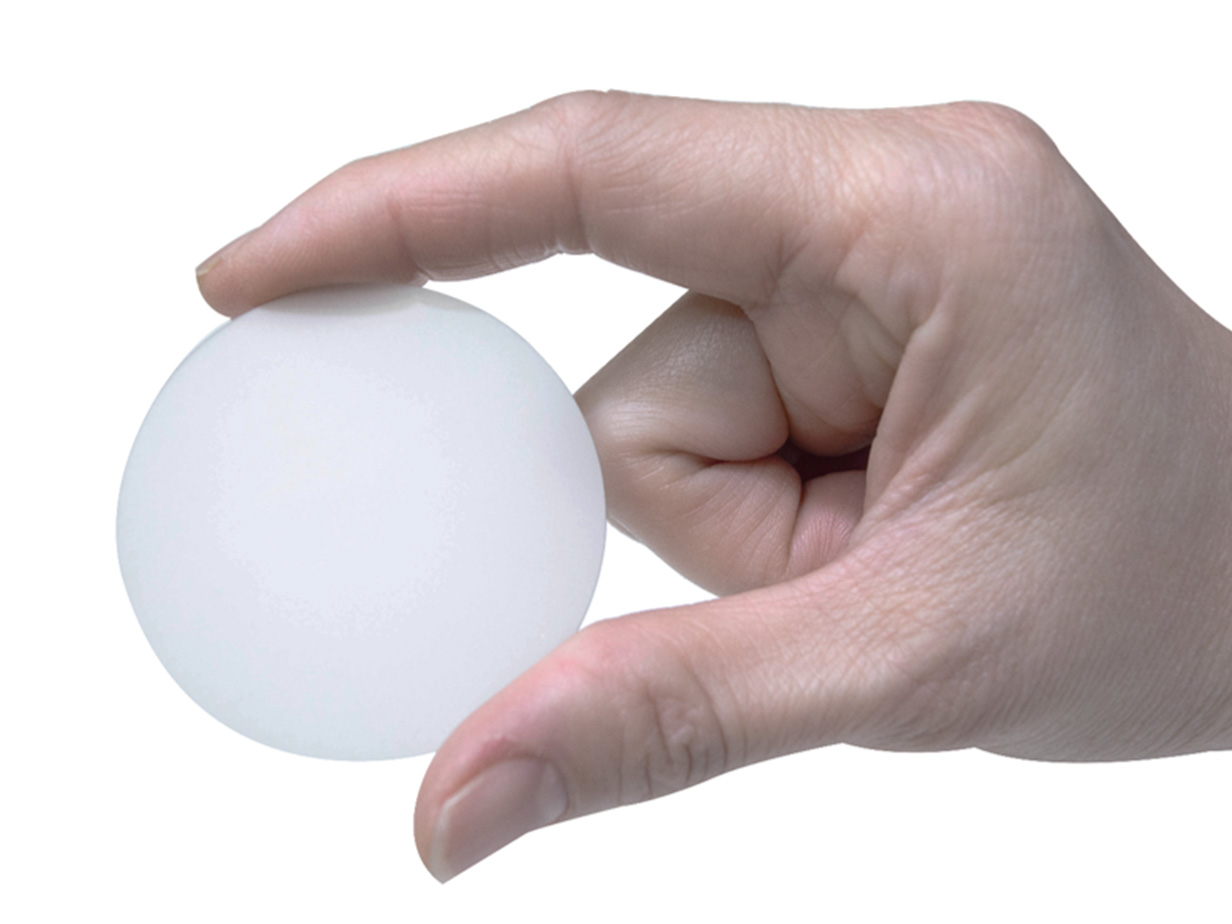

鑽石晶圓Diamond Wafer ,象徵半導體技術由基時代」正式跨入「碳基世代」的重要里程碑。

鑽石科技應用涵蓋熱管理、光學、半導體、工具、生物醫學、量子科技、能源等多個領域,其核心價值在於高導熱性、高硬度、光學透明性、生物相容性和量子特性。隨著鑽石培育技術的不斷進步,鑽石材料的成本逐漸降低,其應用範圍和市場潛力將持續擴大。

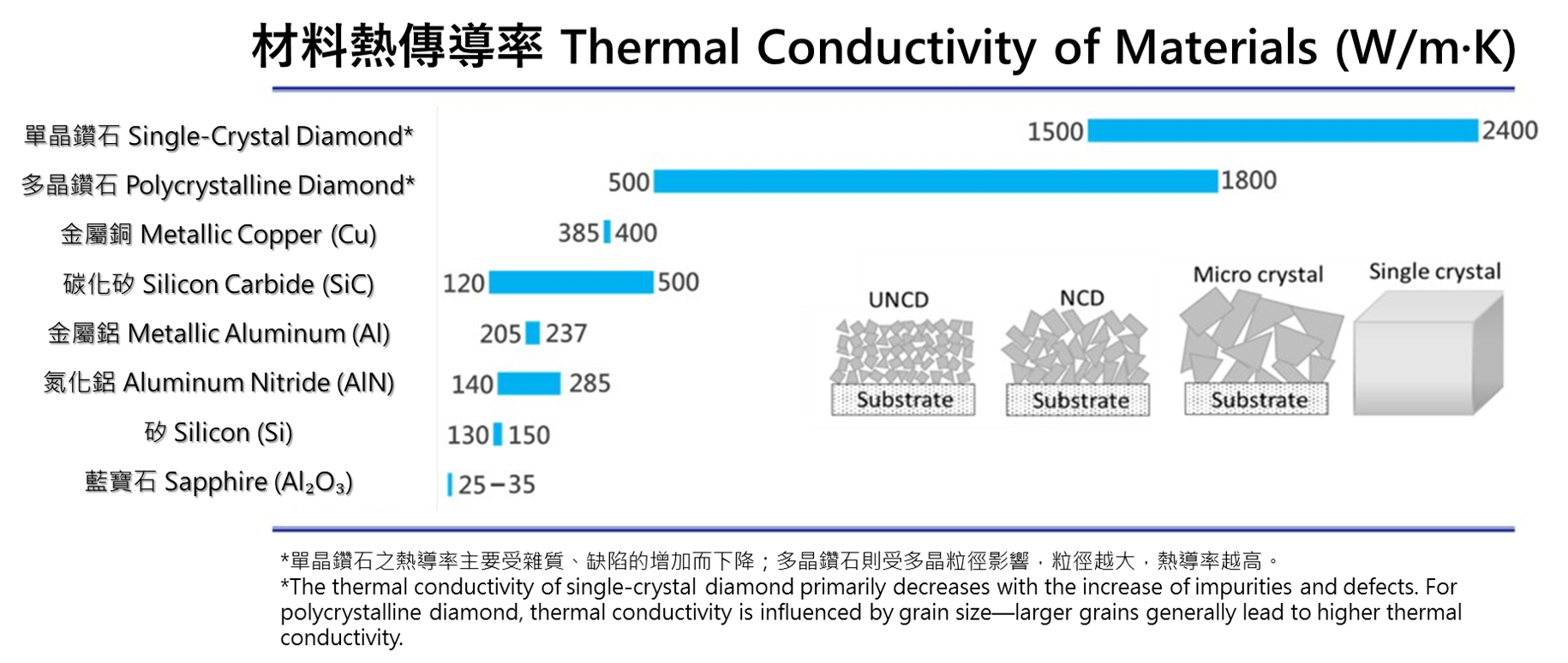

散熱級金剛石以其優異超高的熱導率(>1500 W/m·K)成為熱管理領域的首選材料。其在高功率和高密度電子元件中的應用,有助於散熱,防止過熱,並提高系統的可靠性和性能。

Category

單晶金剛石

多晶金剛石

Thermal conductivity

≧ 2000 W/(m·k)

1000~2000 W/(m·k)

Thermal expansion coefficient

1.1x 10 -6 /℃

3.1962x 10 -6 /℃


主要應用
  • 熱界面材料(TIMs):用於晶片、模組和散熱器之間,降低熱阻,提高熱傳導效率。
  • 電子封裝和基板:在半導體封裝中提供優異的熱管理,支援元件在更高的功率密度條件工作。
  • LED、光電等組件:改善光電元件的熱性能,延長使用壽命,提高亮度和效率。

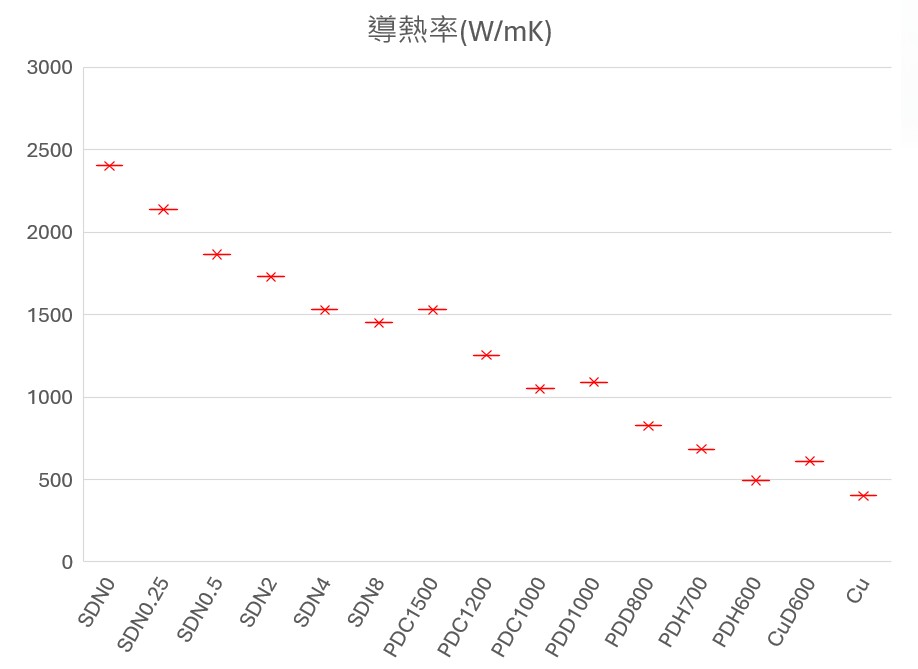

種類

Type

產品型號

導熱率*

單晶

Mono-Crystalline

CVD

SDN0

2403

SDN0.25

2138

SDN0.5

1865

SDN2

1730

SDN4

1528

SDN8

1450

多晶

Poly-Crystalline

CVD

PDC1500

1530

PDC1200

1255

PDC1000

1051

PDD1000

1090

PDD800

825

HPHT

PDH700

684

PDH600

494

複合材

壓鑄

CuD600

610

金屬

-

Cu

400


*導熱率量測 : 時域熱反射(Time-Domain Thermo Reflectance, TDTR) 與 雷射閃光分析(Laser Flash Analysis, LFA) 兩種瞬態熱量測技術。
